Что нужно знать о SMD конденсаторах: виды, маркировка, применение

SMD-конденсаторы — это компоненты, предназначенные для поверхностного монтажа на печатных платах. Они стали неотъемлемой частью современной электроники благодаря своей компактности, высокой надёжности и удобству автоматизированной сборки.

Что такое SMD конденсаторы

SMD (Surface Mounted Device) — технология поверхностного монтажа, при которой компоненты припаиваются непосредственно на поверхность платы без вывода ножек через отверстия. Благодаря этому монтаж становится быстрее, а компоненты — компактнее.

SMD-конденсаторы играют ту же роль, что и традиционные — накапливают и отдают электрический заряд, фильтруют помехи, участвуют в формировании временных цепей и стабилизации напряжения.

Принцип поверхностного монтажа

В отличие от DIP-компонентов, SMD элементы паяются на контактные площадки. Это требует точности и специальных условий пайки, но значительно упрощает автоматическую сборку.

В чём разница между керамическими и электролитическими SMD

Керамические SMD конденсаторы (например, Murata GRM033R71C101KD01D) имеют малую ёмкость и высокую стабильность, хорошо подходят для высокочастотных цепей. Электролитические — обладают большей ёмкостью, используются в цепях питания, фильтрации и накопления энергии.

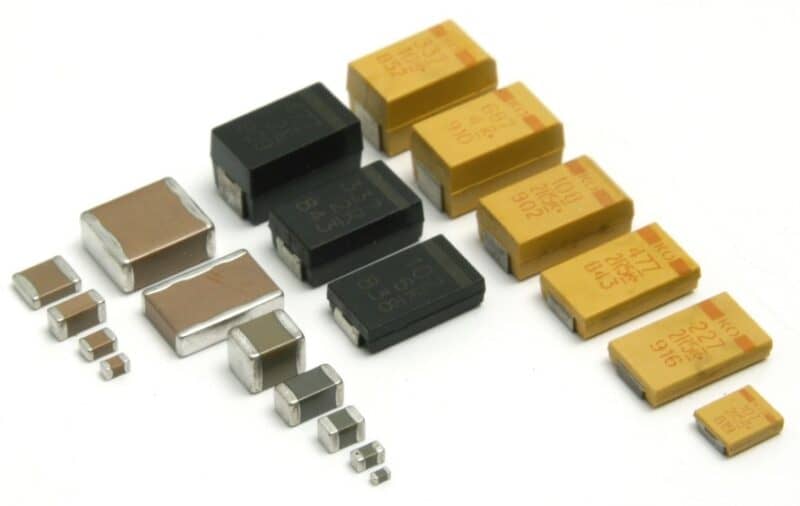

Виды SMD конденсаторов

Керамические

Самый распространённый тип. Отличаются стабильностью, низким ESR и широким диапазоном рабочих частот. Компактные форматы 0201 и 0402 подходят для миниатюрных устройств. Примеры:

• Murata GRM0335C1ER50CA01D (0.5 пФ, 25 В)

• EPCOS B37923K5000B460 (0.4 пФ, 50 В)

Электролитические

Более «ёмкие» по сравнению с керамическими, часто используются в блоках питания. Например:

• Конденсатор 47 мкФ 10 В SMD 4x5.4 мм

• 1000 мкФ 10 В (8x10.5 мм) — часто встречается в материнских платах

Подстроечные и танталовые

Подстроечные применяются в тех цепях, где необходима точная настройка ёмкости. Танталовые — надёжны, но дороже, обладают стабильной характеристикой и высокой ёмкостью при малых размерах.

Как читать маркировку SMD конденсаторов

Обозначения ёмкости

Например, "104" означает 10 + 4 нуля = 100 000 пФ = 0.1 мкФ. Иногда указывается в пикофарадах напрямую.

Напряжение и допуски

На корпусе также указывается номинальное напряжение — например, "25V", и допуск — 10%, 5% и т.д. Это важно учитывать при выборе компонента для конкретной схемы.

Габариты

Форматы 0201, 0402, 0603 указывают на длину и ширину в сотых долях дюйма. Чем меньше цифры — тем миниатюрнее компонент. 0201 — один из самых мелких форматов, используемый в мобильной электронике.

Где применяются SMD конденсаторы

В электронике и телекоммуникациях

Они используются повсеместно — от мобильных телефонов до спутников. Керамические SMD хорошо работают в ВЧ-цепях, в то время как электролитические — в блоках питания.

В автомобильных и промышленных платах

SMD-элементы выдерживают вибрации и температурные нагрузки, поэтому подходят для harsh environment — автопрома и индустриальных контроллеров.

Как выбрать подходящий SMD конденсатор

Подбор по параметрам

При выборе нужно учитывать номинал ёмкости, рабочее напряжение, допуск, температурный диапазон и ESR. Также важно совместить тип конденсатора с назначением цепи.

Учет условий эксплуатации

Если плата будет работать при высоких температурах, стоит отдать предпочтение компонентам с маркировкой 105°C. В устройствах с высокой плотностью монтажа подойдут миниатюрные форматы 0201 и 0402.

Цена и доступность на рынке

Факторы, влияющие на стоимость

Цена зависит от формата, ёмкости, напряжения, бренда (Murata, EPCOS, Walsin) и партии поставки. Минимальные форматы и специальные допуски стоят дороже.

Где покупать: производители и поставщики

Лучше всего заказывать у надёжных дистрибьюторов, работающих напрямую с заводами — это гарантирует оригинальность продукции и доступ к технической документации.
